Votre fidèle Denon PMA-980R délivre un son faible à volume élevé et son sélecteur de source ne répond plus ?
Pas de panique, SolucePro est là pour vous sauver la mise !

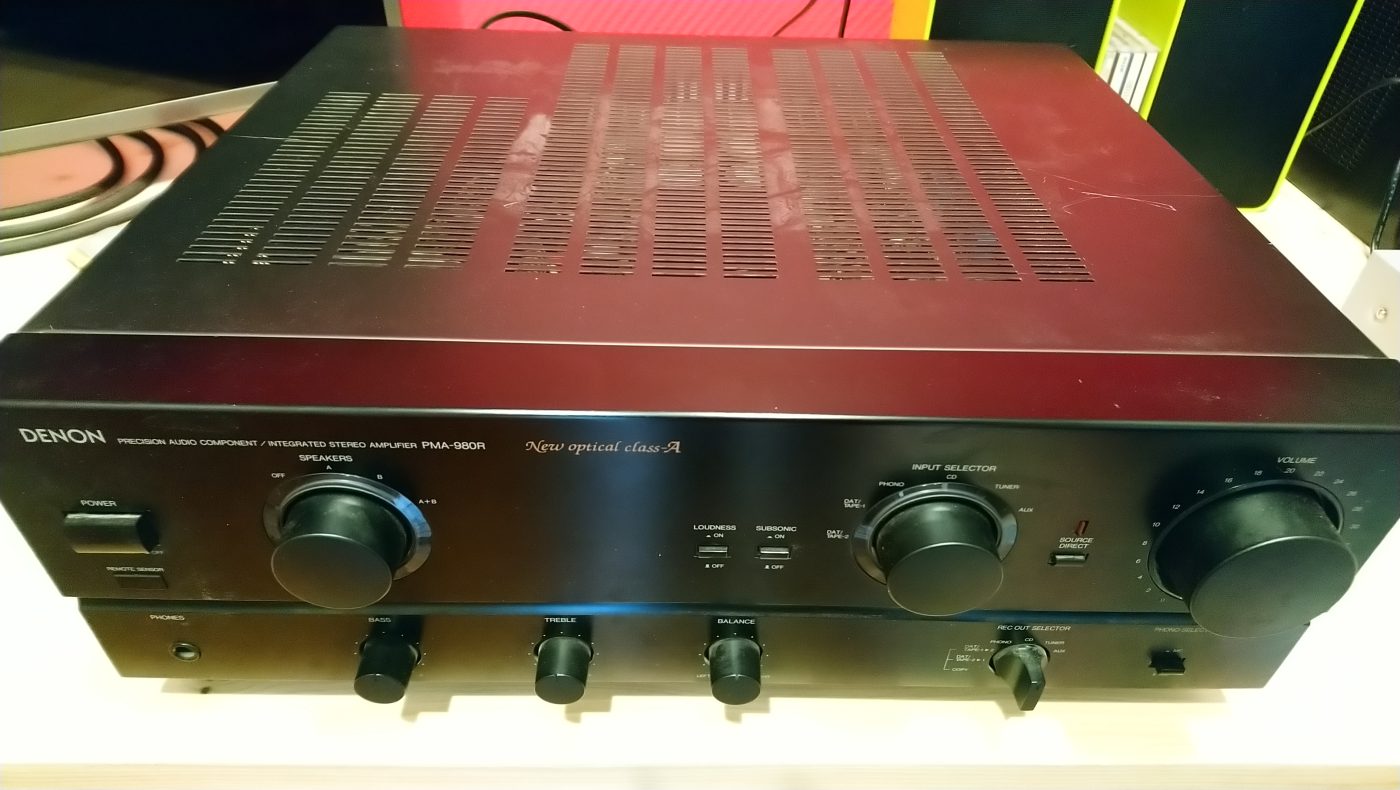

Amplificateur HIFI Denon PMA-980R : Suivez les étapes de ce tutoriel photo pour dépanner votre amplificateur et lui faire retrouver ses Watts d’antan.
Symptôme : Son faible à puissance maximale et sélecteur de source défectueux.
Dépannage : Réparation d’une piste coupée et nettoyage des contacts des potentiomètres et relais.
Étape 1 : Ouverture et inspection

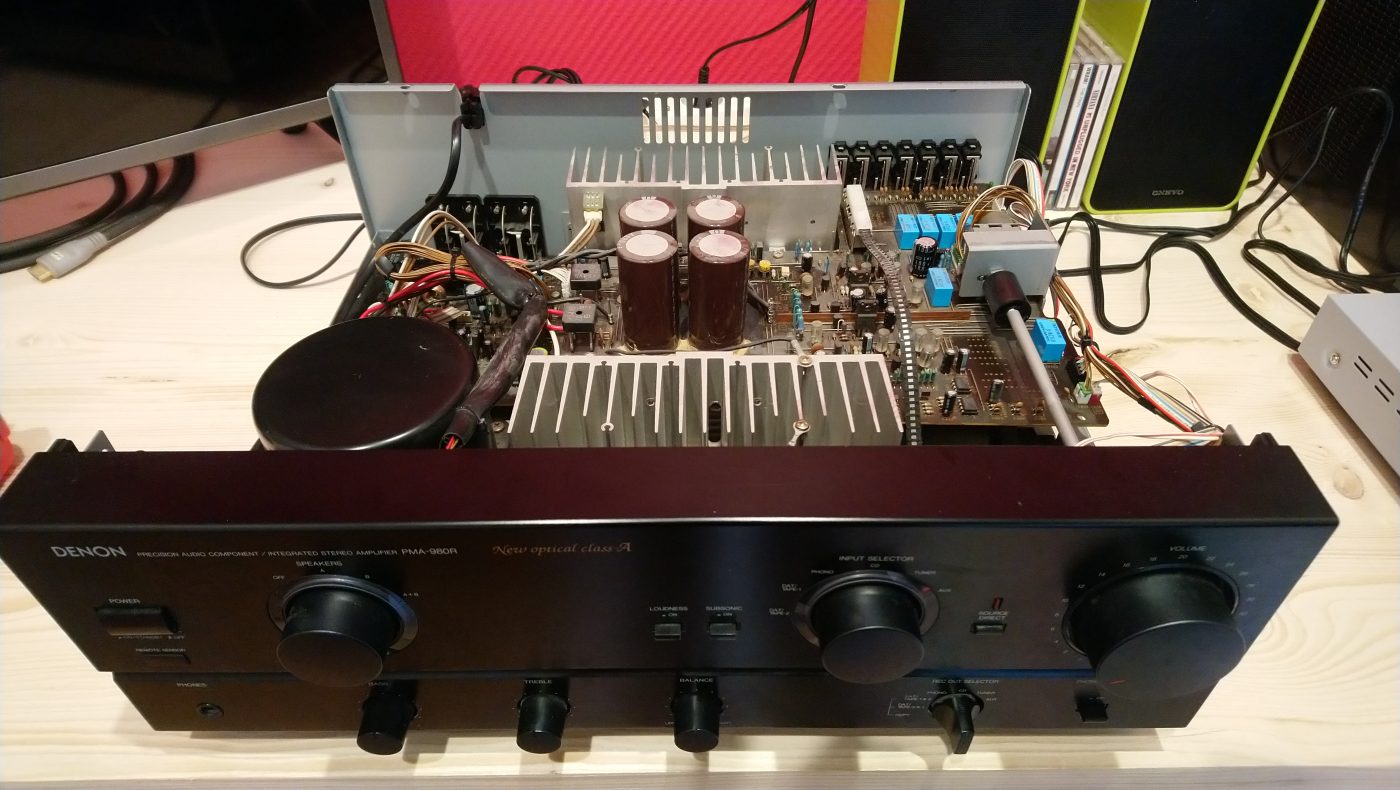

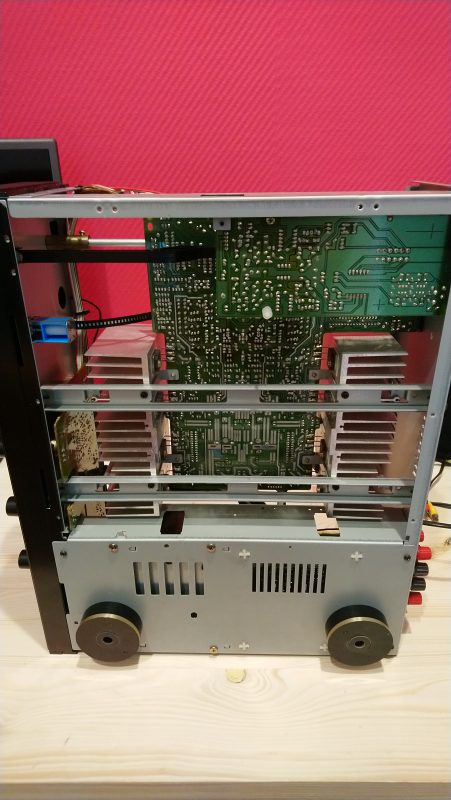

Démontage complet : Débranchez l’amplificateur et démontez le soigneusement pour accéder aux composants internes.

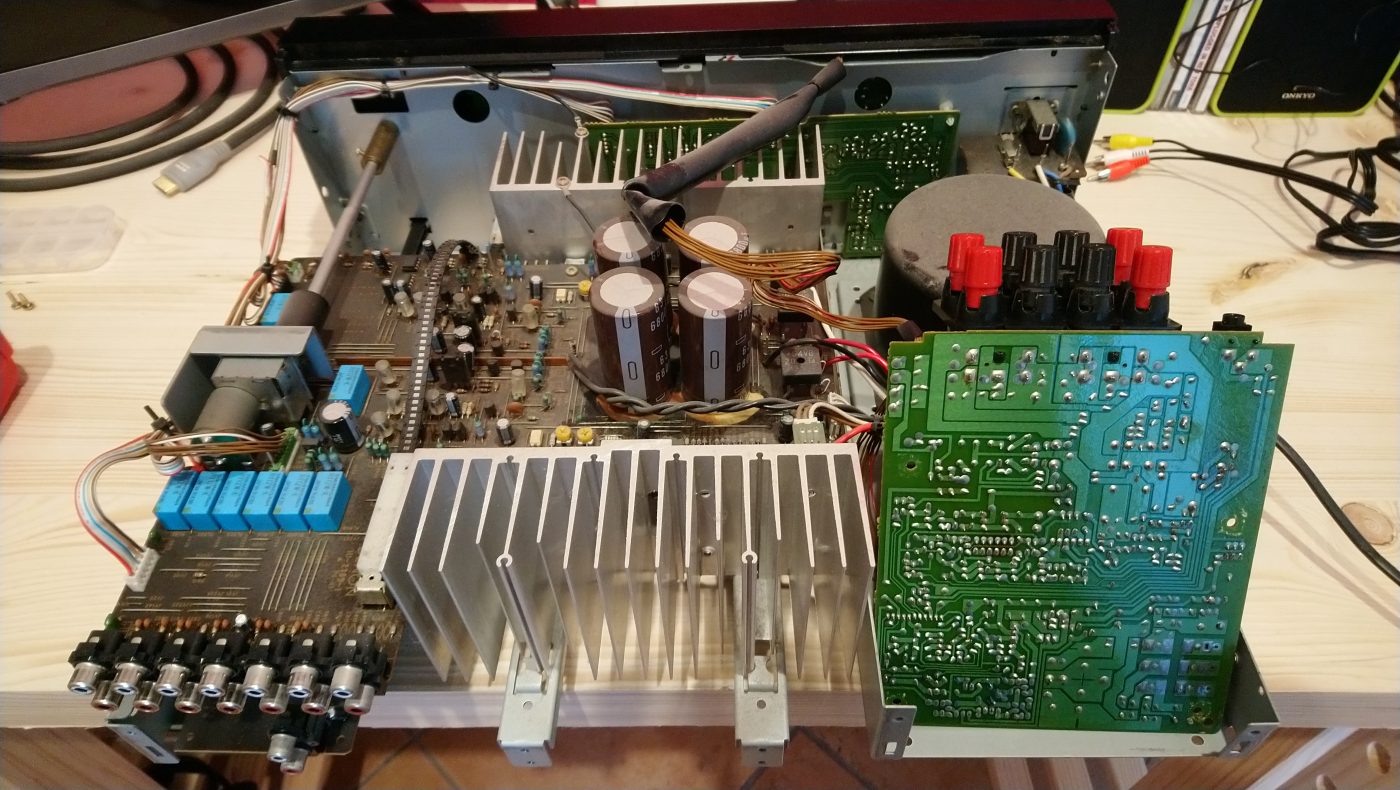

Analyse visuelle : Inspectez attentivement les cartes électroniques à la recherche de composants défectueux, de traces de brûlures ou d’autres anomalies.
Étape 2 : Diagnostic approfondi
Problème des relais d’entrée : Remarquez que les relais de sortie s’enclenchent normalement à la mise sous tension, mais pas les relais d’entrée. Cela suggère un problème d’alimentation des relais d’entrée.

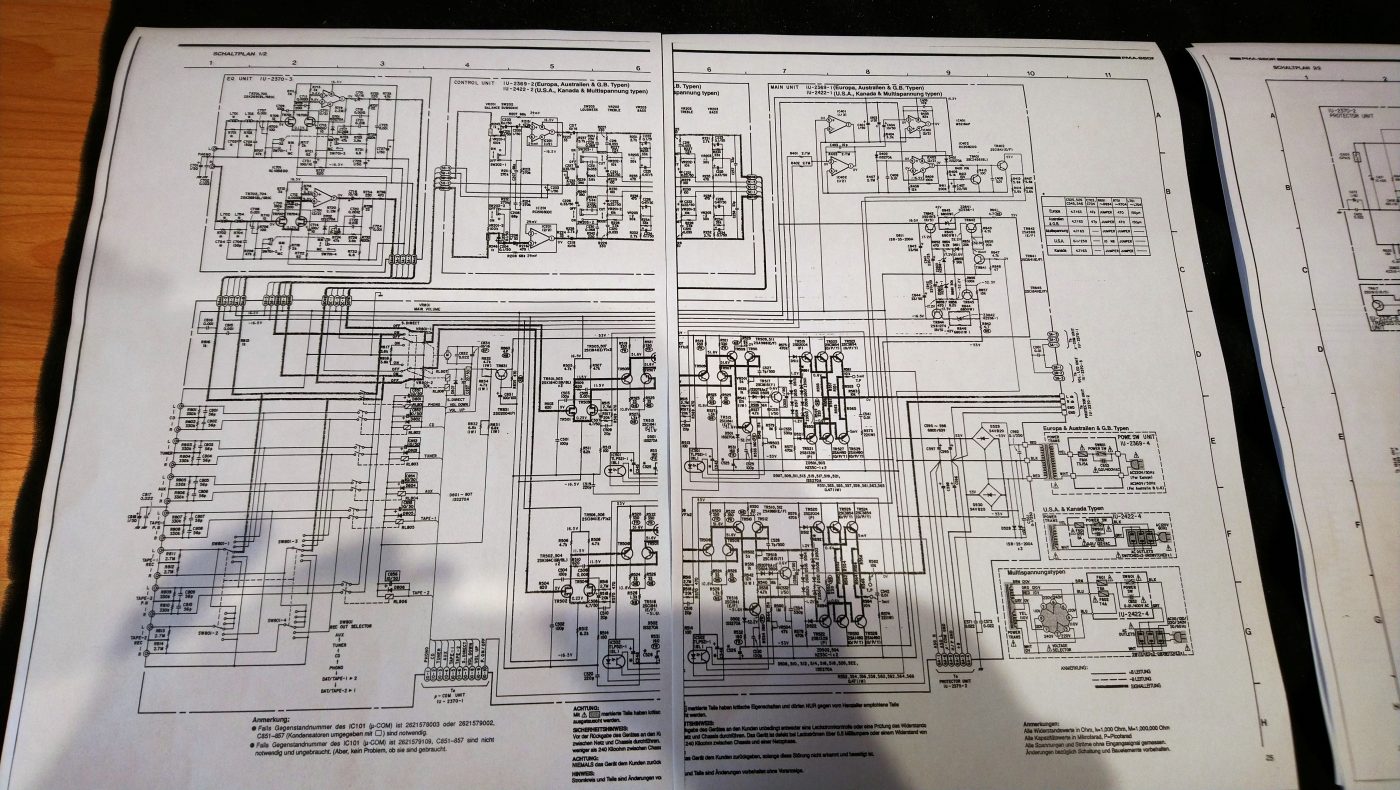

Recherche du schéma électrique : Récupérez le schéma électrique de l’amplificateur pour identifier les composants et les tensions en jeu.
Tension défaillante : Mesurez la tension d’alimentation du transistor qui commande les relais d’entrée. Dans ce cas, la tension de 53 volts est absente.

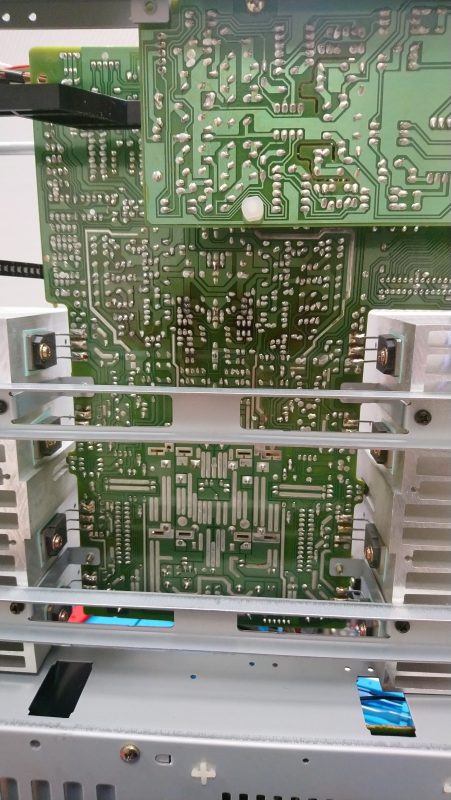

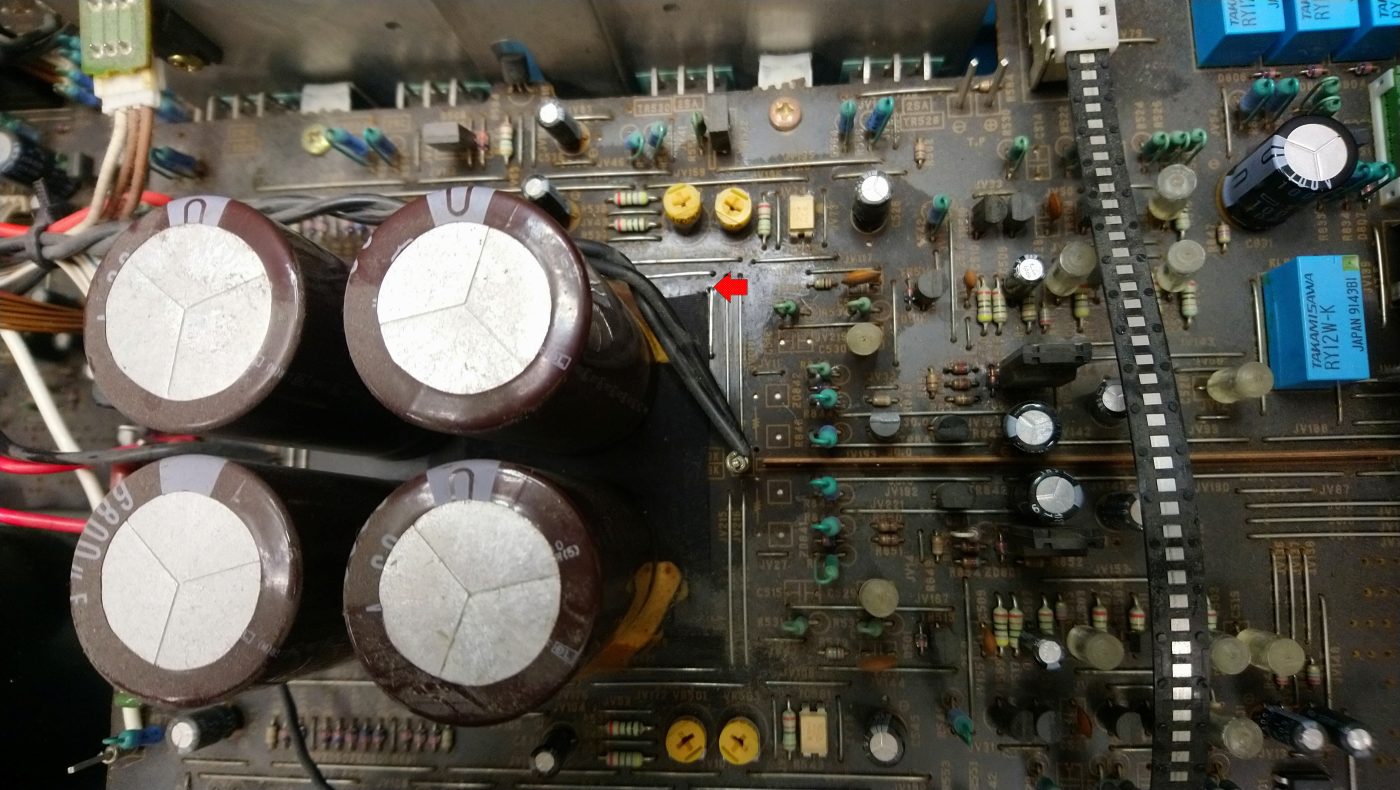

Piste coupée : Suivez les pistes du circuit imprimé pour localiser la source des 53 volts manquants. Vous découvrez une piste coupée sur un strap, probablement due à l’oxydation au fil du temps (l’amplificateur a 30 ans !).
Étape 3 : Réparation et nettoyage
Réparation de la piste : Réparez soigneusement la piste coupée et remplacez tous les straps douteux pour garantir une bonne conduction.

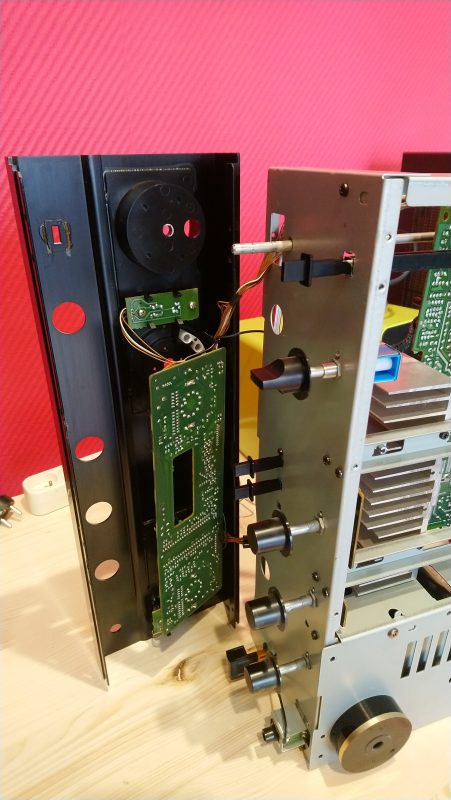

Nettoyage des contacts : Démontez la face avant de l’amplificateur pour accéder aux potentiomètres de volume et de sélection. Dessoudez les, nettoyez soigneusement les contacts et les pistes, puis lubrifiez les pour un fonctionnement fluide. Profitez en pour lubrifier tous les autres potentiomètres de l’amplificateur.

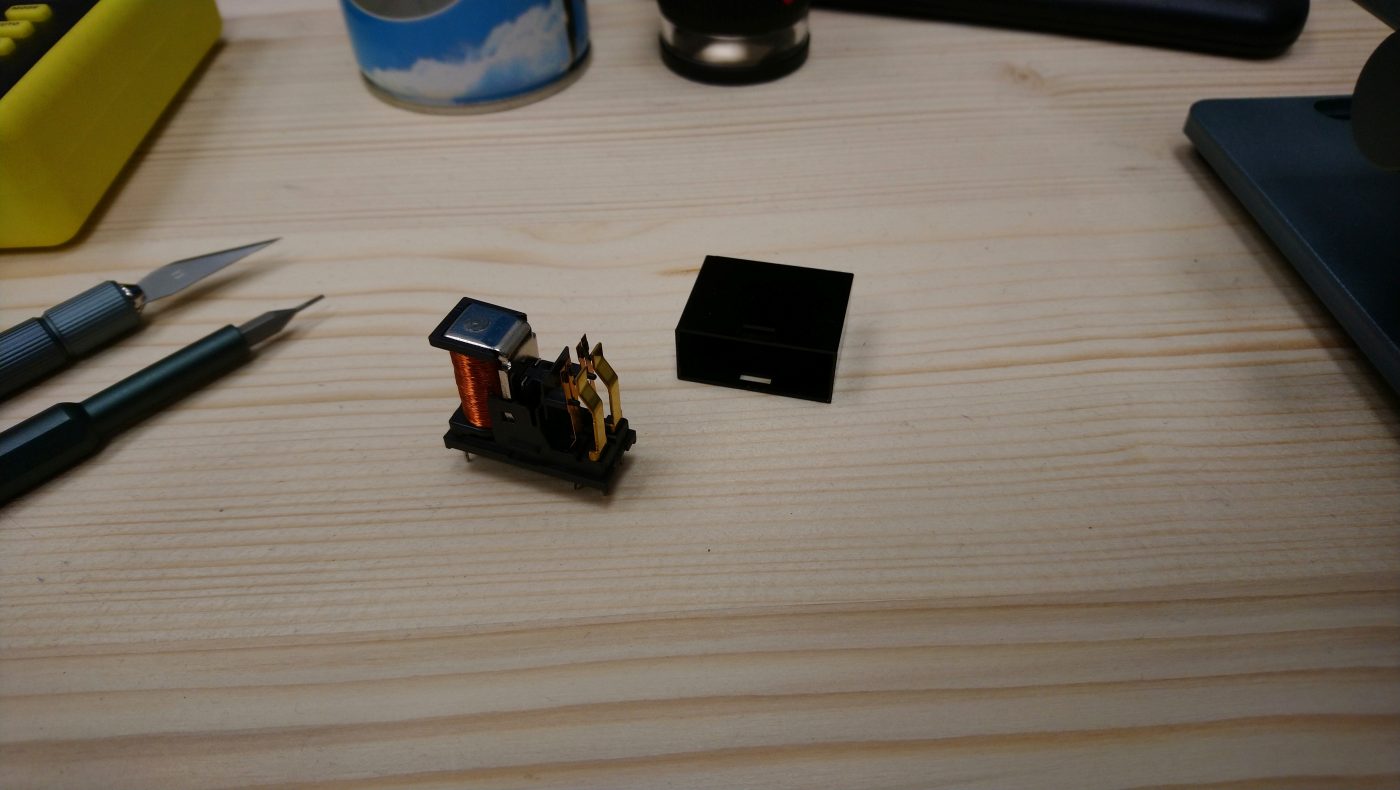

Nettoyage des relais : Déssoudez les relais de sortie et nettoyez leurs contacts oxydés pour améliorer la conduction.
Étape 4 : Remontage et tests
Remontage complet : Rassemblez méticuleusement l’amplificateur en veillant à bien connecter tous les câbles et composants.
Tests de fonctionnement : Branchez l’amplificateur et effectuez des tests complets pour vérifier toutes les entrées, sorties et modes de fonctionnement. Assurez vous que le son est clair et puissant à tous les niveaux de volume.
Mise en chauffe prolongée : Laissez l’amplificateur sous tension pendant plusieurs heures pour vous assurer qu’il fonctionne de manière stable et sans surchauffe.
Félicitations ! Votre Denon PMA-980R est de nouveau en parfait état de marche et prêt à remplir votre pièce d’une musique riche et puissante pendant de nombreuses années.
Conseils :
- Soyez prudent et méticuleux lors du démontage et du remontage de l’amplificateur.
- Utilisez des outils adaptés et de qualité pour éviter d’endommager les composants.
- Si vous n’êtes pas à l’aise avec la réparation électronique, il est préférable de confier le dépannage à un professionnel qualifié.
En suivant ce tutoriel et en vous aidant des photos, vous devriez être en mesure de réparer vous-même le problème de son de cet Amplificateur HIFI Denon PMA-980R
N’hésitez pas à laisser un commentaire si vous avez des questions ou si vous souhaitez partager votre expérience.
