Réparation Téléviseur Philips 22PFL3507H/12 : Redonnez vie à votre écran !
Votre Philips 22PFL3507H/12 refuse de s’allumer et ne montre aucun signe de vie ?
Pas de panique, SolucePro est là pour vous aider !
Téléviseur Philips 22PFL3507H/12 : Suivez les étapes de ce tutoriel photo pour dépanner votre téléviseur et lui redonner une nouvelle jeunesse.

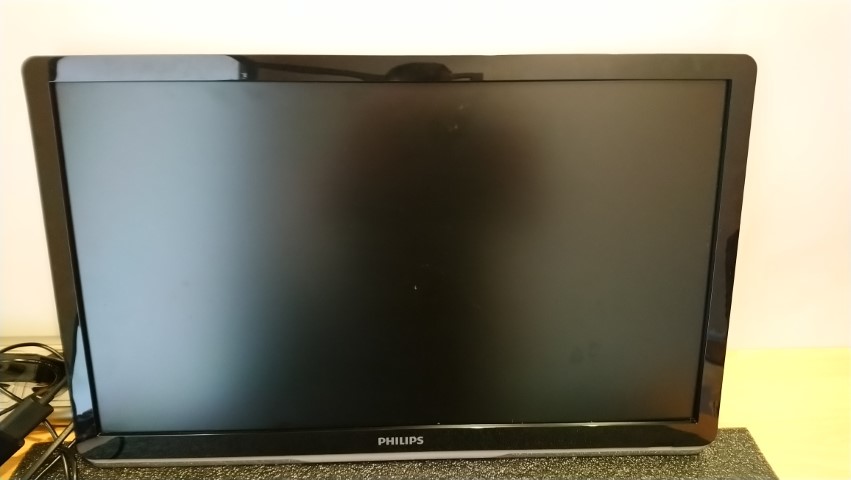

Symptôme : Absence de mise en route et de voyant lumineux lors de la mise sous tension.
Dépannage : Remplacement d’un condensateur défectueux sur la carte d’alimentation.
Étape 1 : Vérification de l’alimentation

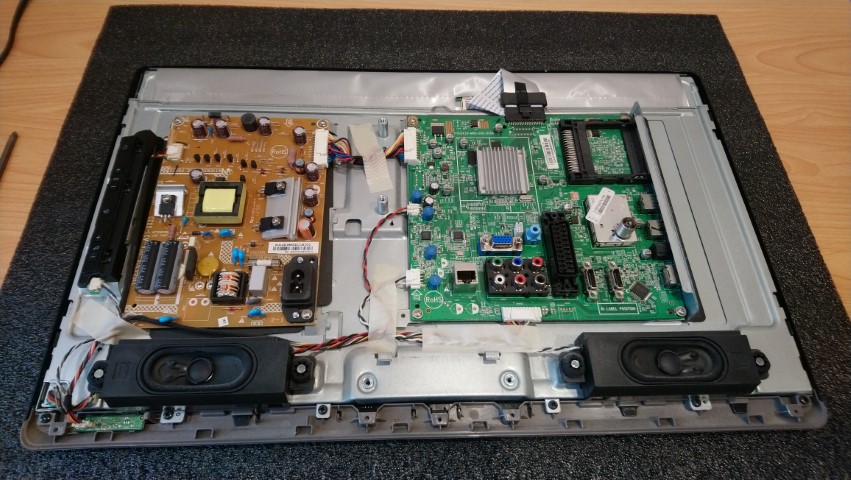

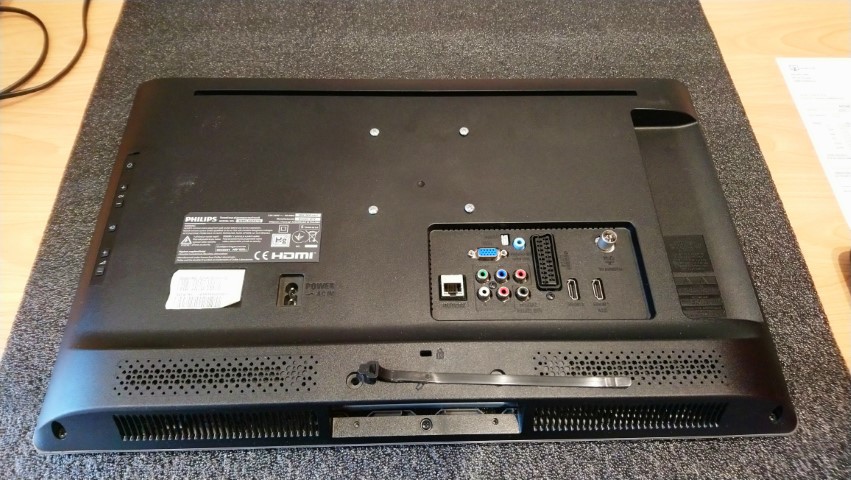

Accès à la carte d’alimentation : Débranchez le téléviseur et ouvrez le boitier arrière pour accéder à la carte d’alimentation.

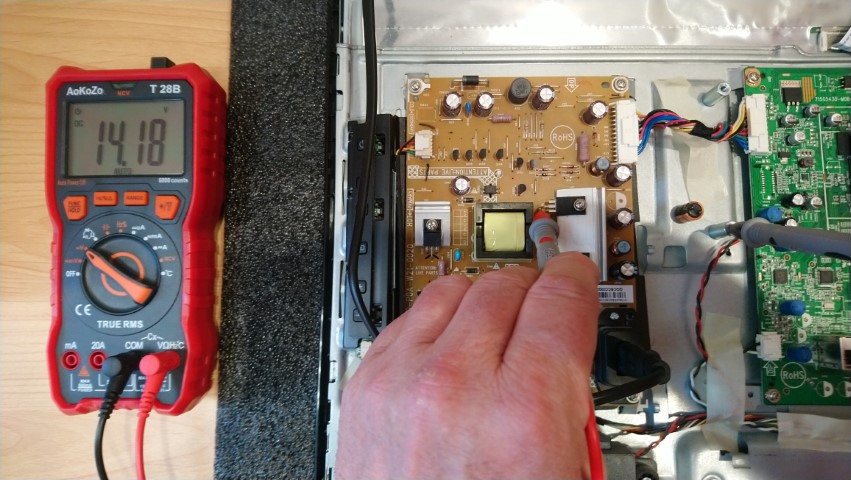

Contrôle des tensions : Mesurez les tensions de sortie de la carte d’alimentation. Dans ce cas, la tension +5 Volts est instable et oscille entre 3 et 4 Volts, alors que la tension +15 Volts est correcte.
Étape 2 : Diagnostic et remplacement du composant défectueux
Identification du composant défaillant : Localisez le condensateur de filtrage de 1000 µF 10 volts sur la ligne +5 Volts.
Test du condensateur : Mesurez la valeur et la résistance interne (ESR) du condensateur. Dans ce cas, le condensateur a une valeur très inférieure à la normale (231 µF) et un ESR élevé (9,8 ohms), ce qui confirme qu’il est défectueux.

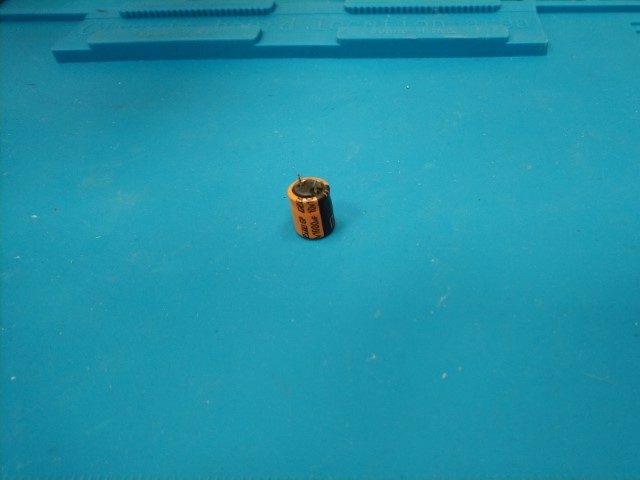

Remplacement du condensateur : Remplacez le condensateur défectueux par un modèle neuf de même valeur et caractéristiques (1000 µF 10 volts).
Étape 3 : Finalisation et tests
Réfection des soudures : Vérifiez et renforcez les soudures sur toutes les connexions de la carte d’alimentation.

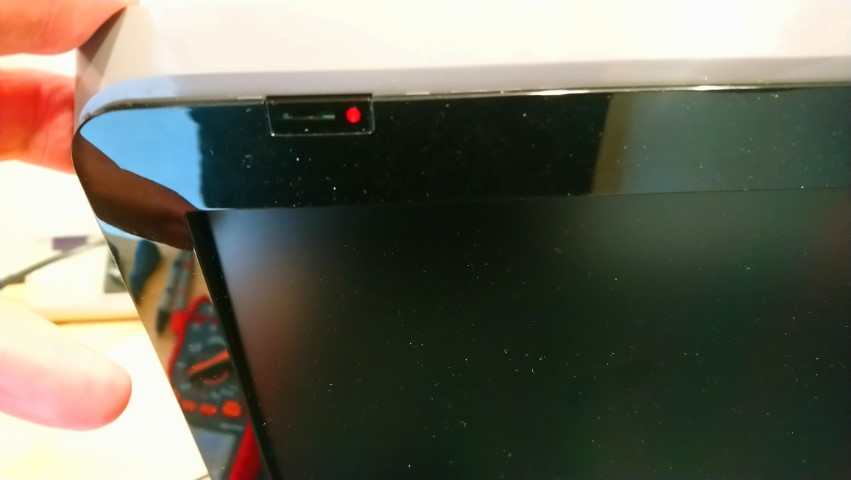

Remise sous tension : Rebranchez le téléviseur et mettez le sous tension. Observez si le voyant de veille s’allume.

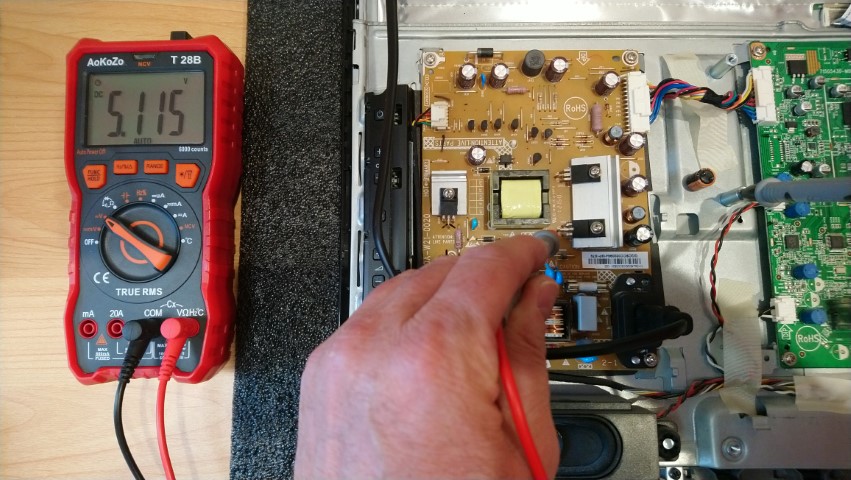

Test des tensions : Vérifiez à nouveau les tensions de sortie de la carte d’alimentation. La tension +5 Volts devrait maintenant être stable à 5 volts.
Remontage complet : Refermez le boitier arrière du téléviseur et rebranchez tous les câbles.

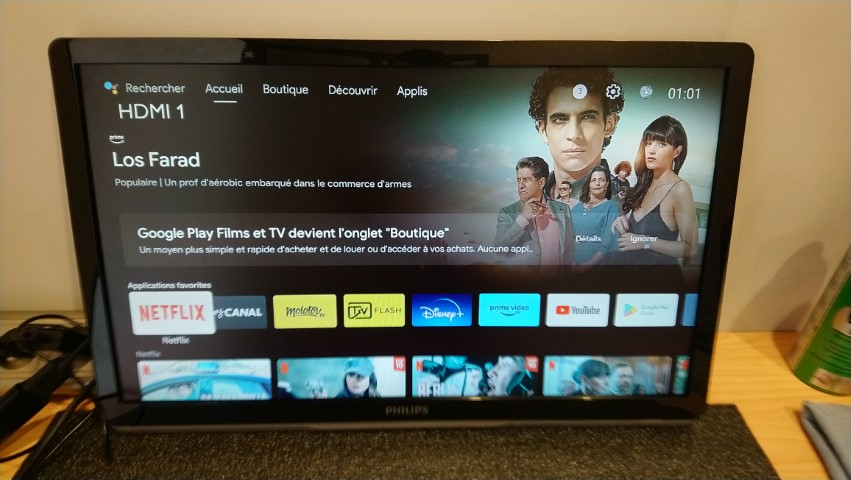

Félicitations ! Votre Philips 22PFL3507H/12 est de nouveau opérationnel et prêt à vous divertir pendant de nombreuses années.
Conseils :
- Soyez prudent et méticuleux lors du démontage et du remontage du téléviseur.
- Utilisez des outils adaptés et de qualité pour éviter d’endommager les composants.
- Si vous n’êtes pas à l’aise avec la réparation électronique, il est préférable de confier le dépannage à un professionnel qualifié.
En suivant ce tutoriel et en vous aidant des photos, vous devriez être en mesure de réparer vous-même le problème d’alimentation de votre téléviseur Philips 22PFL3507H/12
N’hésitez pas à laisser un commentaire si vous avez des questions ou si vous souhaitez partager votre expérience.
